S11系列油浸式變壓器
S11系列油浸式變壓器
S11系列10KV級變壓器
S11系列35KV級變壓器
一、產品特點
我公司生產的S11系列油浸式變壓器，器身采用了新型絕緣結構，提高了抗短路能力;鐵芯由高質量冷軋硅鋼片制成;高壓繞組均選用無氧銅線為材料，并采用多層圓筒式結構;所有堅固件均采用特殊防松處理。
產品具有高效率，低損耗的特點，可節省大量的電耗和運行費用，社會效益顯著，是國家推廣的高新技術產品。
二、可靠的結構
我公司在傳統結構和成熟的技術基礎上，做了許多改進，如采用了：
1.帶縱向油道的螺旋式線圈，內部散熱更好;
2.改進了線圈端面的有效支撐，抗短路電流能力更強;
3.采用了新的吊裝結構和器身定位結構，保證在長途運輸和運行中更為可靠;
4.我們還有很多獨特而可靠的結構，為您服務;
5.選用更高性能水平的變壓器，將具有更高水平的技術含量。
三、材料
選用電阻率更低的無氧銅線，并經過系列附加的表面處理，更光滑，無毛刺尖角，使變壓器的負載損耗更低，電氣性能更為可靠。
選用的硅鋼片，隨著性能水平的提升，采用單位損耗更低的硅鋼片，使變壓器空載損耗更低。
選用層壓木絕緣件，不開裂，即使在短路電流作用下，紋絲不動。
選用經過深層過濾的變壓器油，更低的含水、含氣、含雜質水平，變壓器工作更加可靠。
選用優質橡膠密封材料，有效防老化，杜絕滲漏。
所有原材料經過的質檢，有效防老化，杜絕滲漏。
所有原材料經過的質檢，所有原材料廠家均經過按照國家標準ISO9000的嚴格審查。
四、技術經濟性能好
S11系列產品在S9系列的基礎上，空載損耗平均降低了30%;空載電流比S9下降70-85%;平均溫升降低10K，產品使用壽命增加一倍多，即使在超負載20%的條件下仍可長期運行;產品運行噪音平均降低2-4分貝。
五、全密封

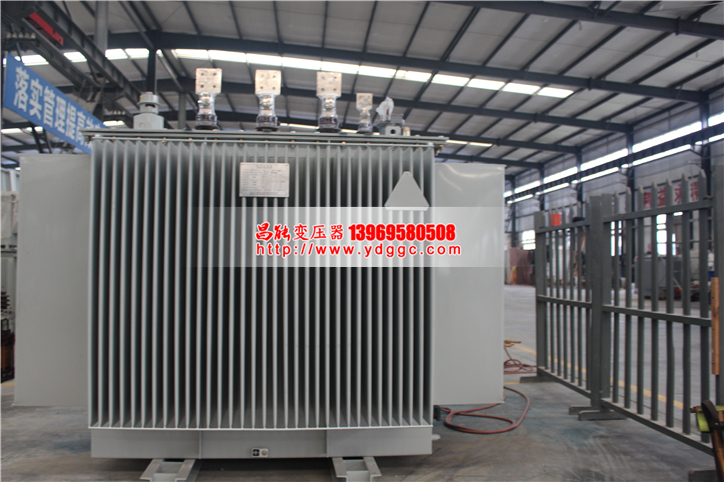

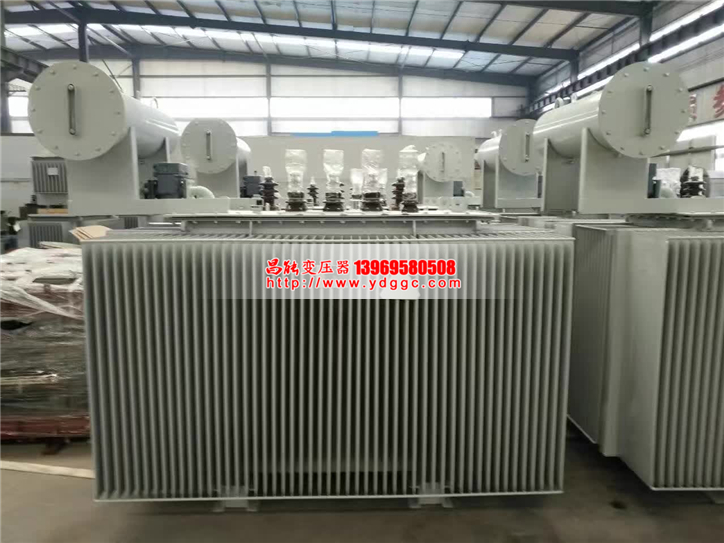

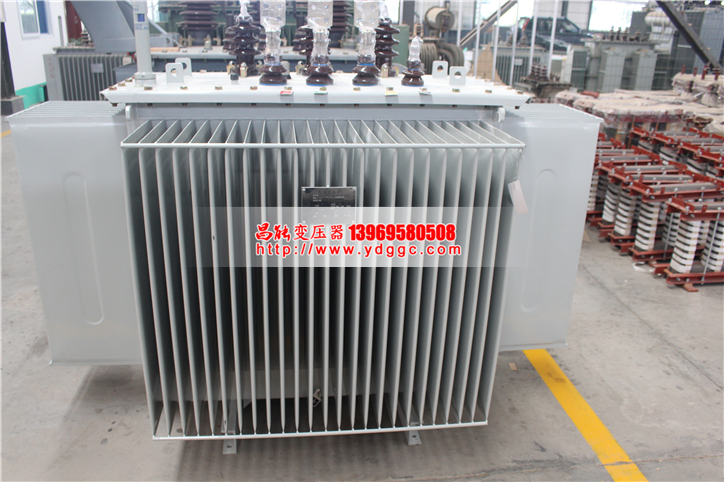

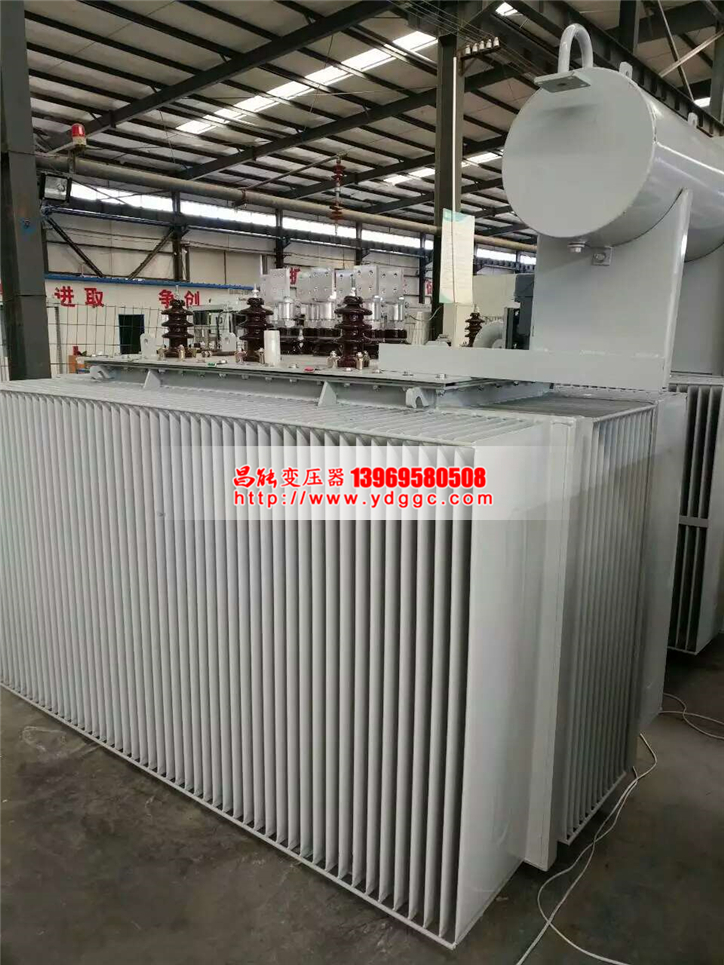

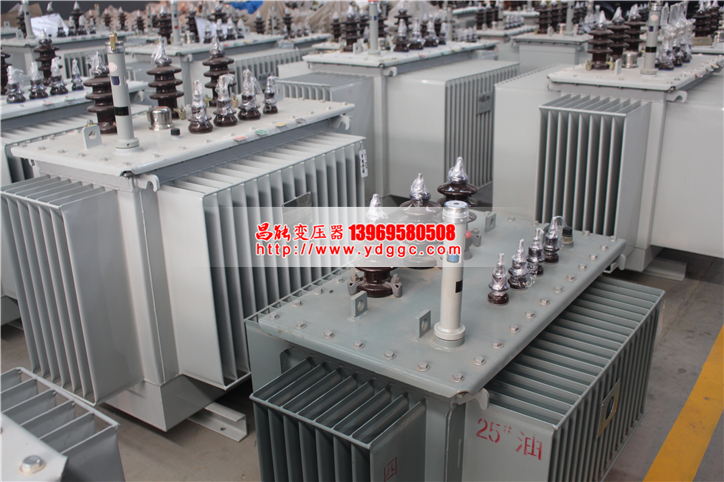

S11系列油浸式變壓器全密封式配電變壓器與普通油浸式變壓器相比，取消了儲油柜，油箱的波翅代替油管作為冷卻散熱元件，波紋油箱由冷軋薄板在專用生產線上制造，波翅可以變壓器油體積的漲縮而漲縮，從而使變壓器與大氣隔絕，防止和減緩油劣化和絕緣受潮，增強運行可靠性，正常運行免維護。
波紋油箱表面經去油、去銹、磷化處理后用三防漆涂裝，適合在冶金、石化、礦山等環境下使用。
六、S11系列油浸式變壓器產品標準
GB 1094.1-1996 GB 1094.2-1996 JB/T10088-2004
GB 1094.3-2003 GB 1094.5-2003 GB/T 10237-1988
GB/T 6451-2008 GB/T 7595-1987 JB/T 3837-2010
七、S11系列油浸式變壓器正常使用條件 變壓器特殊使用條件
海拔高度不超過1000m; 海拔高度超過1000m;
八、產品參數表：
變壓器型號
額定
聯結
電壓組合(kV）
損耗(W)
空載
短路
高
分接
低
空
負
S11-MRD-30/10
30
Dyn11
10
±2×
0.4
100
600
1
4.0
S11-MRD-50/10
50
135
870
0.9
S11-MRD-80/10
80
155
1040
0.9
S11-MRD-100/10
100
175
1250
0.8
S11-MRD-125/10
125
205
1500
0.8
S11-MRD-160/10
160
240
1750
0.7
S11-MRD-200/10
200
275
2100
0.7
S11-MRD-250/10
250
330
2500
0.7
S11-MRD-315/10
315
400
2950
0.7
S11-MRD-400/10
400
475
3500
0.7
S11-MRD-500/10
500
570
4200
0.7
S11-MRD-630/10
630
680
5000
0.7
S11-MRD-630/10
630
805
6000
0.6
4.5
S11-MRD-800/10
800
980
7200
0.6
S11-MRD-1000/10
1000
1155
10000
0.6
S11-MRD-1250/10
1250
1365
11800
0.6
容量(KVA)
組
標號
電流
(%)
阻抗
(%)
壓
范圍
壓
載
載
或
Yyn0
6.3
6
2.5%
