S11三相油浸式配電變壓器
S11三相油浸式配電變壓器
產品概述
S11三相油浸式配電變壓器是一種多線圈(雙線圈及以上)結構變壓器，一、二次側繞組間相互絕緣，其變壓比有固定和帶抽頭兩類，可以升壓也可以降壓。隔離變壓器除了能改變電壓外，還可以把輸入繞組和輸出繞組在電氣上彼此隔離，用以避免同時觸及帶電體(或因絕緣損壞而可能帶電的金屬部件)和地所帶來的危險;此外隔離變壓器還具有一定抑制各種干擾的作用。
S11三相油浸式配電變壓器的主要作用：
1.電氣安全隔離
2.改變電壓等級
3.克服中心點漂移，改善供電不平衡
4.防浪涌沖擊及濾波功能。
S11三相油浸式配電變壓器主要適用于交流50—60Hz，輸入電壓不超過AC1140V的供電場所，廣泛用于高鐵、地鐵、高層建筑、機場、車站、碼頭、企業及隧道等一切需要改變電壓和安全隔離的輸配電場所，產品的額定輸入電壓、額定輸出電壓、聯接組別、抽頭繞組容量的分配等，均可根據用戶要求進行精心設計與制造。
S11三相油浸式配電變壓器應在室內使用，正常使用條件為：
1、環境溫度：-15℃— +45℃
2、海拔高度：<1000M
3、相對濕度：< 95%
4、無嚴重影響變壓器絕緣的氣體，蒸汽、化學沉積、污垢及其它爆炸和腐蝕性介質。
5、安裝場所無嚴重振動或顛簸。
技術參數
容量
1KVA-3000KVA
電壓等級
AC1140V及以下
輸入電壓
允許額定電壓±10%波動
絕緣電阻
DC 500V≥100MΩ
輸出電壓
負載范圍內額定電壓±2-3℅
絕緣等級
F級
頻率
50Hz/60Hz
環境溫度
—15°C--+45°C
抗電強度
3500V/10mA/60s
相對濕度
＜95℅
負載性能
連續100℅滿載時，可承受3-倍瞬間電流
溫升
＜100K
波形失真
無附加波形失真
噪音
＜55db
|
技術特征 |
|
1、輸入電壓：額定電壓±10% |
|
技術特征 |
|

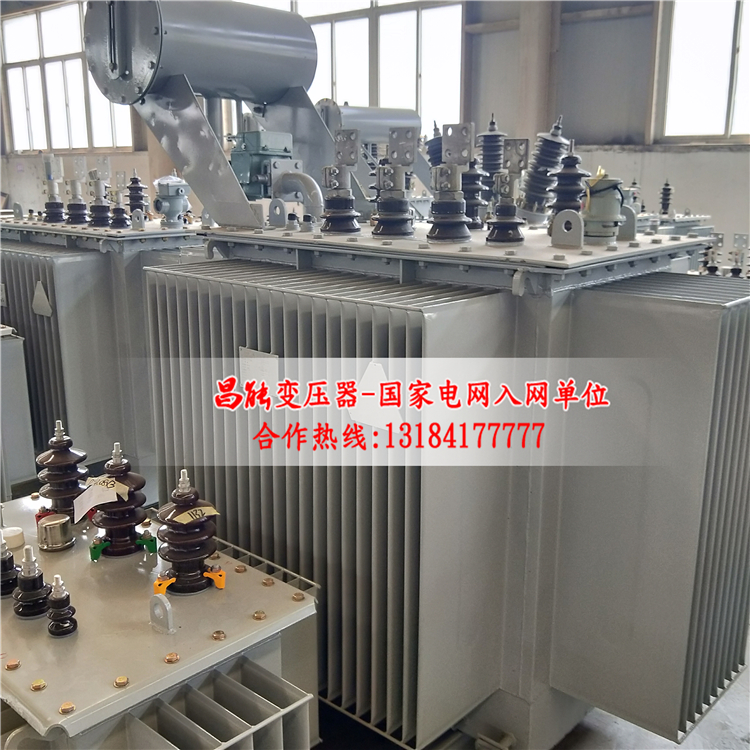

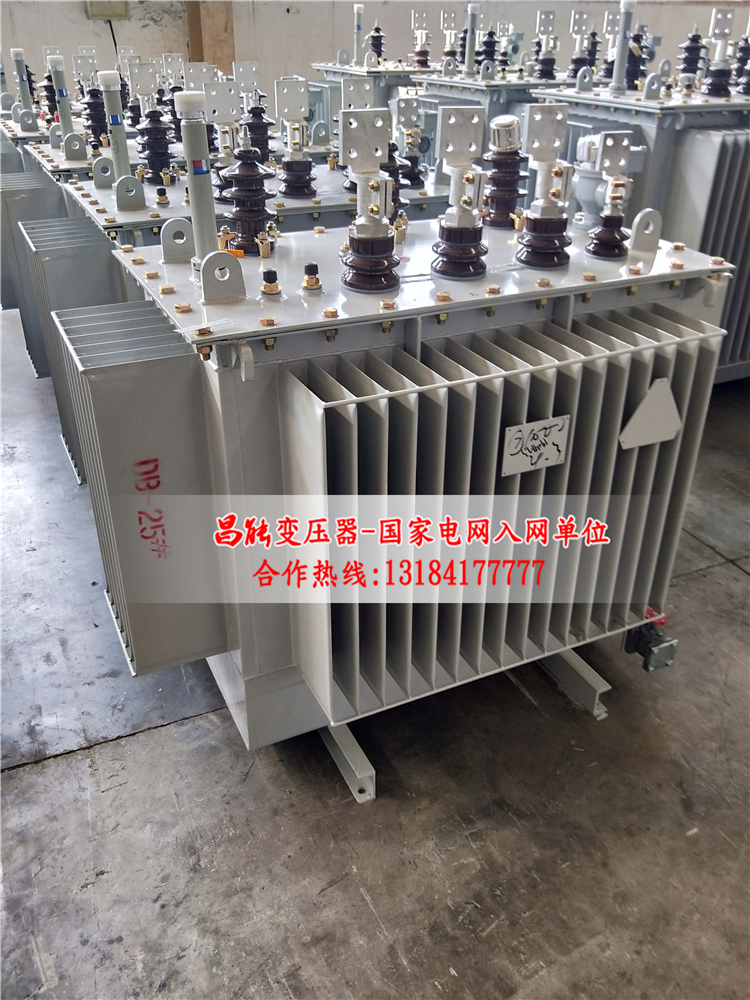

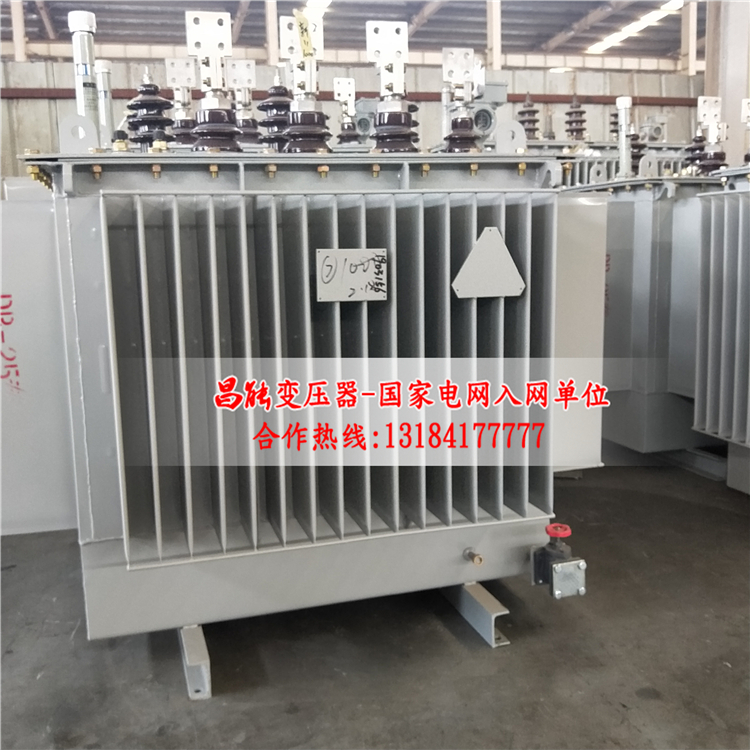

三相油浸式配電變壓器概述
S11三相油浸式配電變壓器采用的材料和工藝技術而生產，它能深入負荷中心;主要用于交流50-60HZ，電壓不超過500V的各種供電場所;產品的各種輸入、輸出電壓、連接組別、抽頭線組容量的分配、均可根據用戶的要求進行精心設計與制造;更具有防火、防潮、安全可靠、節約電能及維護方便等優點。廣泛用于機床配套，地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的配電場所。

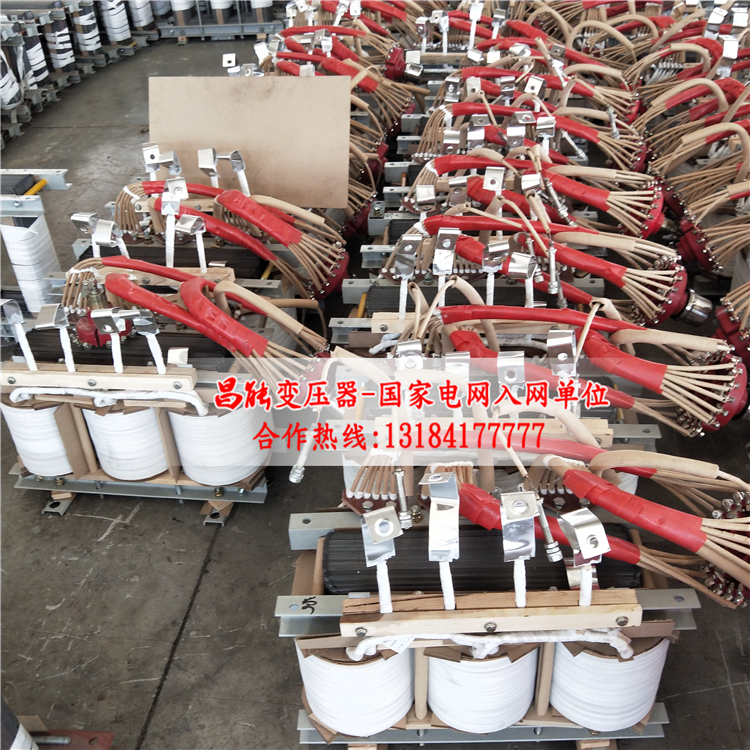

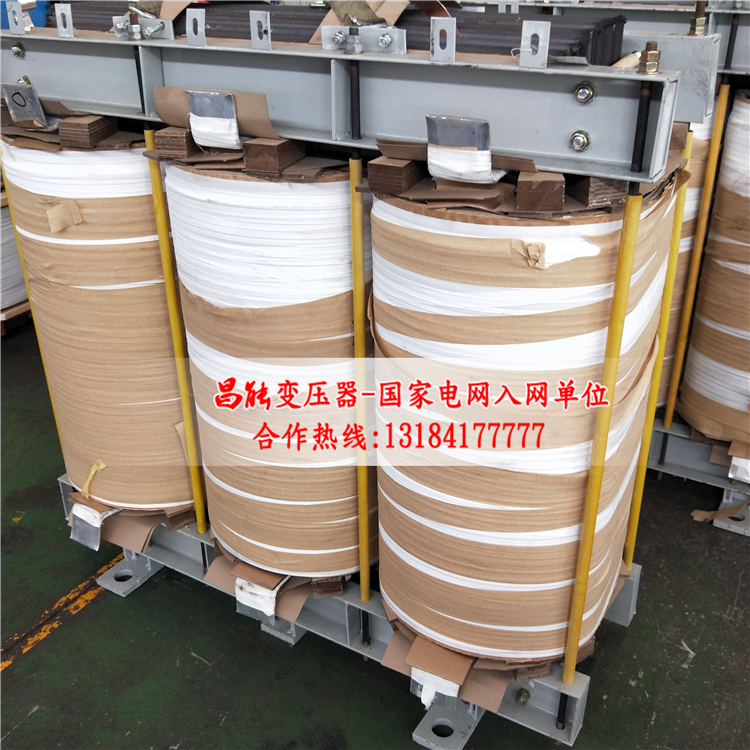

S11三相油浸式配電變壓器結構簡介
1. 1. 該變壓器分為單相變壓器，EI型鐵心干式。
2. 2. 鐵芯采用低損耗冷軋取向硅鋼片，主要材質為0.3和0.35后H18、H14、H12、Z11的硅鋼片。
3. 3. 線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有的美感且有較好的散熱性能。
4. 4. 變壓器的線圈和鐵芯組裝成一體后經過預烘→真空漫漆→熱烘固化這一工藝流程，采用H級漫漬漆，使變壓器的線圈和鐵芯牢固的結合在一起，不但大大減小了運行時的噪音，而且具有較高的耐熱等級，可確保變壓器在高溫下亦能安全的無噪音的運行。
5. 5. 變壓器芯柱部分緊固件采用無磁性材料，確保變壓器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6. 6. 接線端子:小功率采用臺灣馬克端子排，日本TX端子，外觀美觀，有優良的耐壓，耐溫，阻燃性能，大功率采用銅牌。
7. 7. 鐵腳：主要采用數控折彎冷軋板，有鍍五彩(金黃)、藍鋅(銀白)、百鋅(象牙白)、表面陽處理(黑色)等環保電鍍可供選擇。
8. 8. 該變壓器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。
因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
