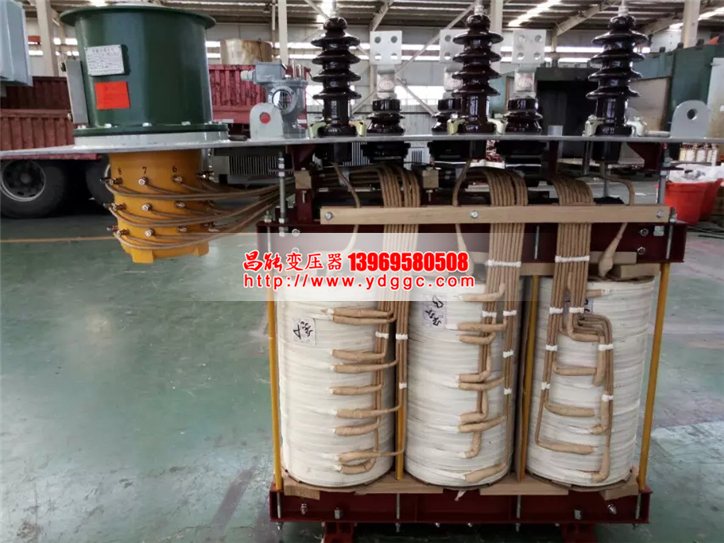

SZ11有載調壓變壓器（35KV）
SZ11有載調壓變壓器（35KV）
SZ11有載調壓變壓器(35KV)是應用為廣泛的電力基礎產品。幾十年來，我國和世界各地均長期延用疊片式電力變壓器，其性能一直沒有得到根本性改善。金山門科技公司研制的S13-M-RL 、S11-M-RL 系列立體卷鐵心電力變壓器是繼疊片式，卷鐵心電力變壓器之后的又一代革命性產品。是一種結構更合理、性能更優良、節能更顯著的新型節能變壓器。
產品特點
SZ11有載調壓變壓器(35KV)
.與S7 同容量變壓器相比，空載損耗下降55%，負載損耗下降33%空載電流下降85%，噪聲下降8dB(A)-13dB(A)
.與S9 同容量變壓器相比，空載損耗下降50%，空載電流下降80 %，噪聲下降8dB(A)-11dB(A)
.于國標S11同容皿變壓器相比，空載損耗下降25%，空載電流下降70%.噪聲下降8dB(A)--11dB(A)
.于國標S13疊片結構同容，變壓器相比，空載電流下降70%.噪聲下降5dB(A)-8dB(A)
兩種電壓兼容
. S11-M.RL-/10-20 、S13-M.RL-/10-20 立體三角形卷鐵心變壓器有10kV 及20kV 兩種電壓兼容的產品系列，在10kV 電網向20kV電網過渡更新時期.方便了用戶。
三相磁路平衡
. 立體三角形卷鐵心是由三個相同的單框拼合而成，三個心拄呈等邊一角形排列，三個心柱的磁路長度完全一致，且***短，三個心柱損耗一致因而三相磁路平衡。
質量穩定，生產效率提高
. 立體三角形卷鐵心與平面卷鐵心的相同之處在于鐵心均在生產線上進行卷制，不需要橫剪設備，消除了疊鐵心由人工疊片、疊裝、拆插鐵軛造成的質量波動;比疊心變壓器可減少5-6道工序，因此生產效率高，質量穩定可靠，較少受人為因素影響。
立體三角形卷鐵心變壓器身結構決定了它抗短路能力比平面形變壓器好，原因如下：
.框件和墊塊均勻分布在器身周?chē)?三相受力均勻?qū)ΨQ(chēng)。
.線圈被壓的面積比平面形布置線圈被壓面積增加15.7%。
.夾件為立體三角形框架結構，焊接成一體，由于立體三角形的穩定性，所以整體強度大.使三相受力一致。
防盜
.疊鐵心變壓器由于技術上的原因而易于失竊。拆開器身的緊固件.將變壓器的硅鋼片敲落.此時變壓器的3個繞組與硅鋼片當即分離，就可以輕而易舉地將硅鋼片、線圈等有價值的材料竊取運走。由于卷鐵心變壓器的鐵心是一個整體，鐵心敲不散，線圈取不下來。把整體鐵心和線圈搬走，也是相當困難的，因?yàn)橐慌_(tái)1OOKvA 的變壓器的器身重***為400kg , 200kVA的變壓器的器身重量為65Okg ，不容易將硅鋼片、銅線等有價值的物件分離。所以，卷鐵心變壓器具有較好的防盜性。
占地面積小，外型美觀
變壓器油箱采用近徽三角形結構，故體積比常規長方形油箱要小，結構緊湊，外形美觀，占地回袱。
產品經濟性好，性?xún)r(jià)比高
立體卷鐵心變壓器相對于同性能水平的盈片式變壓器，損耗值降低且運行成本降低)因此可為用戶降低投資成本，又可為用戶節約運行成本
產品參數：
變壓器型號
額定
損耗(kW)
短路
空載
重量
空載
負載
器身重
油重
總重
SZ11-30/10
30
80
630
4.0
1.2
210
90
390
SZ11-50/10
50
100
910
1.0
235
100
480
SZ11-80/10
80
130
1310
1.0
310
112
590
SZ11-100/1
100
150
1580
0.9
380
125
700
SZ11-125/10
125
170
1890
0.9
450
150
810
SZ11-160/10
160
200
2310
0.8
570
180
970
SZ11-200/10
200
240
2730
0.8
660
210
1110
SZ11-250/10
250
290
3200
0.7
780
237
1275
SZ11-315/10
315
340
3830
0.7
935
277
1525
SZ11-400/10
400
410
4520
0.7
1150
300
1630
SZ11-500/10
500
480
5410
0.6
1300
320
1910
SZ11-630/10
630
570
6200
0.6
1420
360
2100
SZ11-800/10
800
700
7500
4.5
或
5.0
0.5
1555
410
2425
SZ11-1000/10
1000
830
10300
0.5
1620
450
2800
SZ11-1250/10
1250
970
12000
0.5
1890
500
3500
SZ11-1600/10
1600
1170
14500
0.4
2150
580
3700
S13-2000/10
2000
1550
18300
0.4
2650
655
4500
SZ11-2500/10
2500
1830
21200
0.4
3300
770
5500
容量
(KVA)
阻抗
(%)
電流
(%)
