1、產品簡介

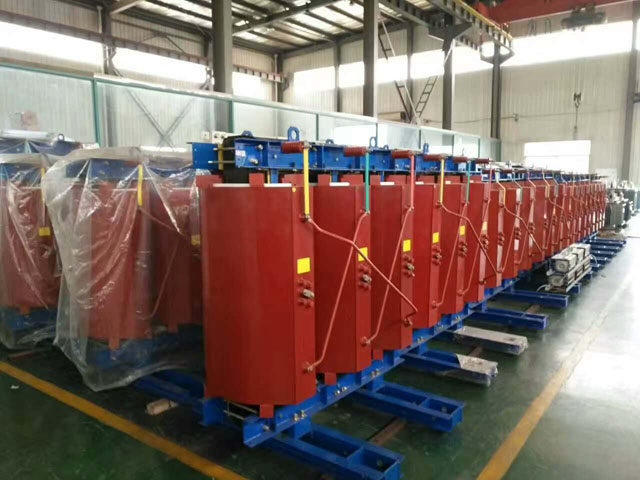

　　SCB14干式變壓器選用國際先進的設計、生產與檢測儀器按嚴格工藝制造，產品具有可靠性高，堅固耐用的特征。

　　針對不同的使用場景，可配置不同防護等級外殼或不配備機殼。

　　SCB14干式變壓器適用于多層建筑、商業中心、機場、隧道、化工廠、核電廠、船只等關鍵或特殊環境場地。

　　2、產品優勢

　　安全、防火、零污染，可直接運作于負荷中心。

　　沖擊韌性高，抗短路能力強，局放小，熱穩定性好，可靠性高，堅固耐用。

　　低損耗、低噪聲，節能效果顯著，免維護。

　　散熱性能好，過負載能力強，逼迫風冷時可提升容積運作。

　　防潮性能好，適應高濕度和其他極端環境中運行。

　　SCB14干式變壓器完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回表明三相繞組各自的操作溫度，可自動啟動、終止風機，且有報案、跳閘等功能設置。

　　體型小，重量輕，占地空間少，安裝費用低。

　　3、工藝特點

　　鐵心采用上海寶鋼30P105、120優質冷扎硅鋼片，45度階梯全斜接縫構造，利用三剪兩沖鐵心去角橫剪工藝和五臺階步進剪片與疊鐵工藝，優化了接口處的磁通分布，降低了鐵心的振動能量。鐵心開展一體干固與表層用絕緣樹脂密封工藝，高效地減少了空載損耗、滿載流量和鐵心噪聲。

　　高壓線圈采用優質F級絕緣的導線繞制，較大容積線圈沿徑向配有排熱氣道。此結構具有較好的抗電流沖擊、抗氣溫變化、抗干裂和極佳的散熱性能。采用多級分段圓桶式結構，有較強的承擔過壓能力及很低的局放水準。線圈經真空干燥后澆筑，整個澆筑及干固過程依照預編的工藝曲線完成，精密的過程管理確保線圈無氣孔、空穴。

　　SCB14干式變壓器低壓線圈使用了箔式構造，高效地解決了低壓、大電流線圈選用線繞型式的安匝不均衡難題，同時箔式線圈不會有徑向匝數和徑向繞制螺旋角，高效地規避了短路時變壓器的軸向力，確保了線圈里的電流強度可以根據高壓線圈負載遍布自由地沿徑向調節，降低了低壓突發短路時的徑向力。繞制后的線圈頂端選用樹脂密封干固，避免了各種異物和濕氣的進入。
