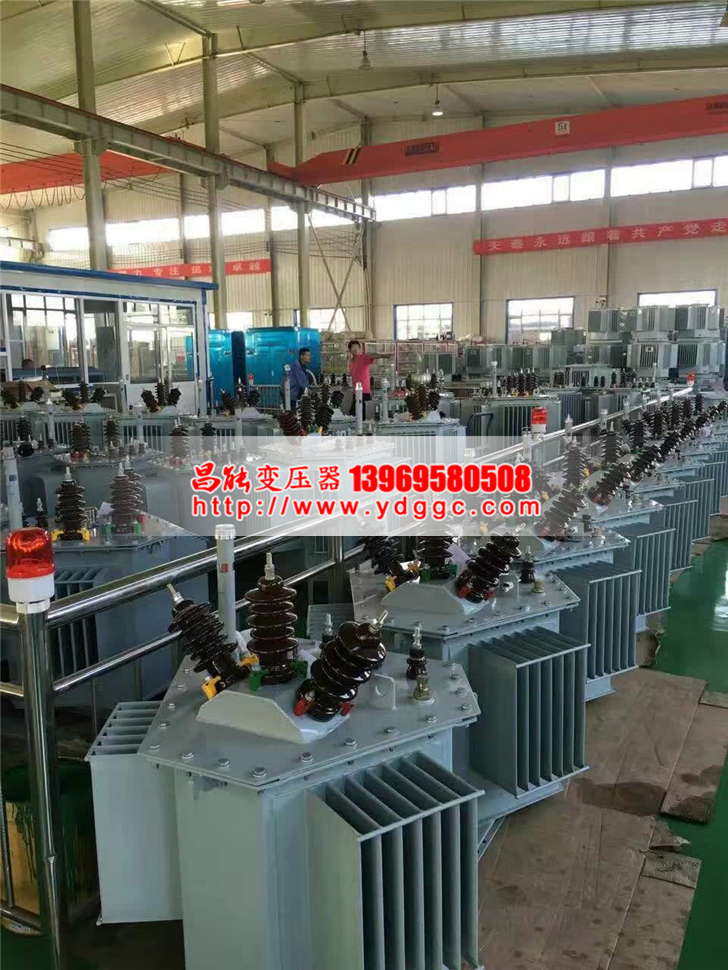

S11/S13-M-R卷鐵芯變壓器
S11/S13-M-R卷鐵芯變壓器
油室內配置S11/S13-M-R卷鐵芯變壓器，采用全密封結構，合理布置散熱器，采用高性能密封件，并配置壓 力釋放閥，氣體繼電器，油位計，溫度控制器等保護設備。具有低損耗，低噪音，低溫升，高抗短路，高過負荷，不滲漏等優點。另外，高壓負荷開關與高壓熔斷器也置于油室內，利用變壓器油作為絕緣介質，具有較強的電氣性。
高壓室采用加強防污性套管出線，端部設置全絕緣電纜接頭，配置避雷器以降低系統過電壓。高壓室內還配置感 應器。加裝電磁組和帶電顯示器防止誤操作。
低壓室一般采用雙路進線，并配置斷路器，隔離開關，電流互感器，避雷器等元件，另外配置一臺站用變壓器， 以供整套變電站的供電。
三個隔室在結構上相互獨立，在電氣上相互連接。既保證了操作安全方便，又保證了運行安全可靠。變壓器箱體 采用獨特的迷宮式密封方式，配以高性能長壽命密封件，所有進出線口與通風口均設有防塵側室，能有效的防止沙塵 雨雪的侵蝕，真正實現全工況、全絕緣、全密封、免維護，保證在惡劣的環境中使用壽命達到20年。
d)安裝環境
安裝環境應無明顯污移、無爆炸性、腐蝕性氣體和粉塵。安裝場所應無劇烈震動沖擊和不能安放在地勢低洼處。
特殊使用條件
除上述正常使用條件外的其它使用條件按GB1094.1、GB/T11022、GB/T1404B.1和GB7251.1的規定。
2.3主要技術參數
結構
S11/S13-M-R卷鐵芯變壓器特點
S11/S13-M-R卷鐵芯變壓器的成套裝置全部安裝于一個全密封的箱體內部，箱體內部分為高壓開關室、變壓器室、低壓開關室。每室均備有照明裝置，并附有閉鎖開關及備有強制通風裝置及溫度控制，加熱器等設備。
上述所有設備整體設置于地平面以下，它的內部設備和常規地面上預裝式變電站相同，均由10kv輸入電壓經變壓器降為400/220V配電電壓再送配至使用負荷點，這種全地埋型預裝式變電站的關鍵技術是箱體的密封性、防腐能力和抗壓能力，具體來說：
1、箱體從底部至墻身要能經五十年的地下浸埋不出現一絲一點的腐濁現象;
2、要承受泥土和地下水壓的擠壓浸透，而墻體保持完好;
3、設備通道口、人員出入口、電纜進入口等所有密封點必須能經得起地下水的滲透壓力，而內部無水漬出現，且保持墻體內部干燥無潮濕現象。
S13-M-R卷鐵芯變壓器技術參數表：
|
額定容量 kVA |
電壓組合 |
聯結組標號
|
空載損耗. W |
負載損耗 W |
空載電流 % |
短路阻抗 % |
外形尺寸（mm） L x W x H |
重量 kg |
安裝尺寸 （mm） |
||
|
高壓kV |
高壓分接范圍 % |
低壓kV |
|||||||||
|
30 |
6 6.3 10 10.5 11 |
±5% or ±2x 2.5% |
0.4 |
Yyn0 |
80 |
600 |
0.28 |
4 |
870x690x950 |
380 |
400x400 |
|
50 |
100 |
870 |
0.25 |
4 |
920x730x1050 |
450 |
400x400 |
||||
|
63 |
110 |
1040 |
0.23 |
4 |
940x735x1080 |
475 |
400x400 |
||||
|
80 |
Yyn0 or Dyn11 |
130 |
1310/1250 |
0.22 |
4 |
960x750x1100 |
575 |
400x400 |
|||
|
100 |
150 |
1580/1500 |
0.21 |
4 |
970x750x1150 |
600 |
400x400 |
||||
|
125 |
170 |
1890/1800 |
0.2 |
4 |
900x790x1180 |
638 |
400x550 |
||||
|
160 |
200 |
2310/2200 |
0.19 |
4 |
1045x820x1210 |
800 |
550x550 |
||||
|
200 |
240 |
2730/2600 |
0.18 |
4 |
1110x980x1240 |
935 |
550x550 |
||||
|
250 |
290 |
3200/3050 |
0.17 |
4 |
1250x1020x1305 |
1190 |
550x550 |
||||
|
315 |
340 |
3830/3650 |
0.16 |
4 |
1270x1060x1390 |
1310 |
550x550 |
||||
|
400 |
410 |
4520/4300 |
0.16 |
4 |
1290x1065x1420 |
1520 |
660x660 |
||||
|
500 |
490 |
5410/5100 |
0.15 |
4 |
1325x1100x1490 |
1760 |
660x660 |
||||
|
630 |
580 |
6200 |
0.15 |
4.5 |
1410x1190x1580 |
2105 |
660x660 |
||||
|
800 |
700 |
7500 |
0.14 |
4.5 |
1540x1270x1610 |
2410 |
820x820 |
||||
|
1000 |
830 |
10300 |
0.13 |
4.5 |
1750x1340x1750 |
2690 |
820x820 |
||||
|
1250 |
980 |
12000 |
0.12 |
4.5 |
1830x1390x1810 |
3320 |
820x820 |
||||
|
1600 |
1180 |
14500 |
0.11 |
4.5 |
1905x1450x1900 |
3800 |
820x820 |
||||
注：外形尺寸僅供參考，以產品圖紙為準。
