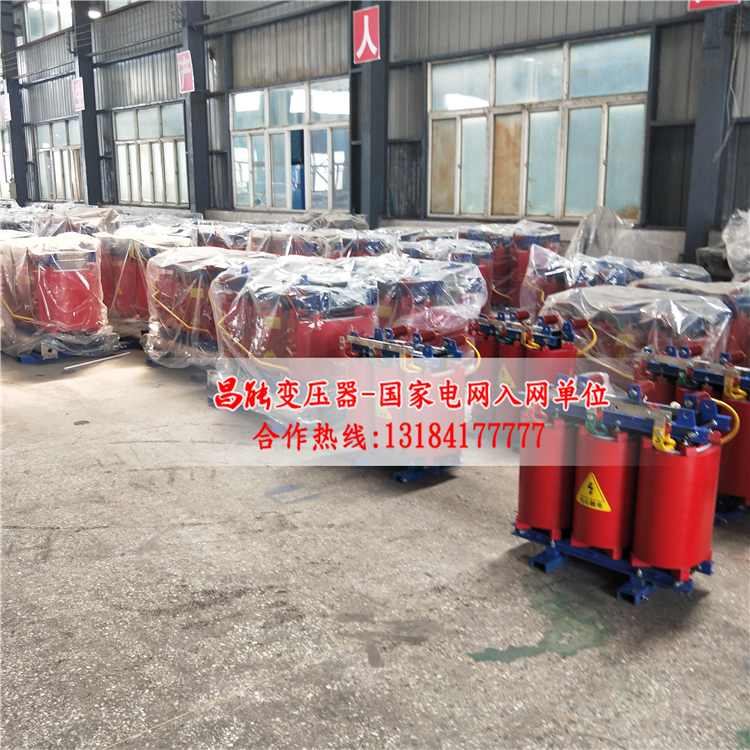

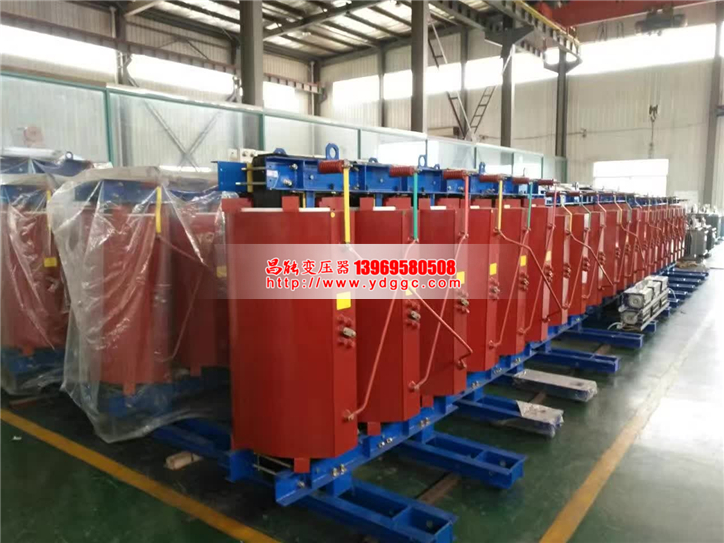

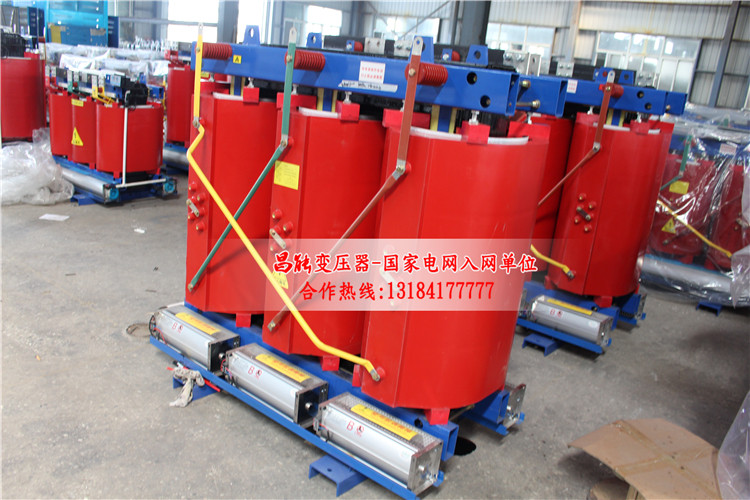

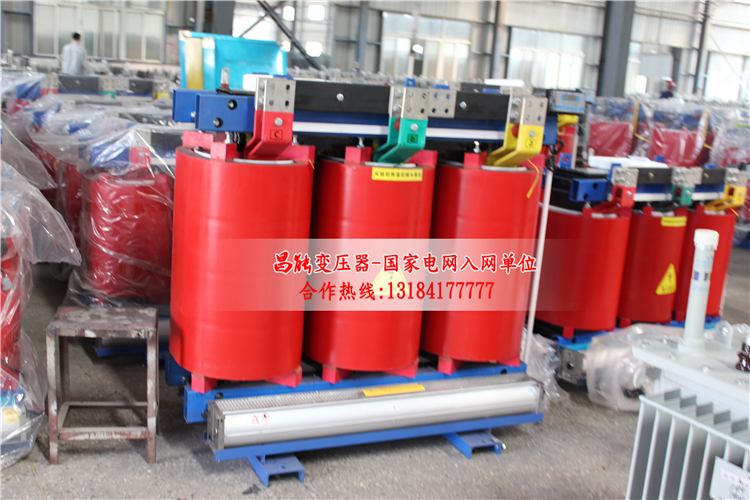

SCB10-3150大型干式變壓器

SCB10-3150大型干式變壓器



    概述

  SCB10-3150大型干式變壓器材料、配方科學,采用生產檢測設備按嚴格的工藝生產而成。產品具有可靠性高,使用壽命長的特點。根據不同的使用環境,可配置不同防護等執行標準

  GB1094.11-2007干式電力變壓器

  GB/T10228-2008干式電力變壓器技術參數和要求

  GBT17211-1998干式電力變壓器負載導則

  GB1094.3-2003電力變壓器第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙

  JB/T10088-2004 6~500kV級變壓器聲級

  JB/T56009-1998干式電力變壓器產品質量分等

  SCB10-3150大型干式變壓器性能特點

  全密封、全絕緣結構,無需絕緣距離,可靠保護人身安全。 電纜頭有200A肘型插頭及600A“r”型固定式電纜接頭兩種,均可配置全絕緣氧化鋅避雷器隔離開關的作用。

  本系列變壓器與SCB9型相比,空載損耗、空載電流和噪聲更低;

  機械強度高,抗短路能力強,局部放電小,熱穩定性好,可靠性高,使用壽命長;

  散熱性能好,過負載能力強,強迫風冷時可提高容量運行;

  防潮性能好,適應高濕度和其它惡劣環境中運行;

  可配備完善的溫度監測和保護系統,采用智能信號溫控系統,可自動監測并同屏顯示三相繞組各自的工作溫度,可自動啟動、停止風機,并有報警、跳閘等功能設置;

  體積小,重量輕,占地空間少,安裝費用低。

  SCB10-3150大型干式變壓器結構特點

  鐵芯材料采用冷軋取向硅鋼片,全斜接縫疊片式結構;

  低壓線圈為箔式繞組結構,采用銅箔繞制,高壓線圈為層式結構,真空環氧澆注成型。

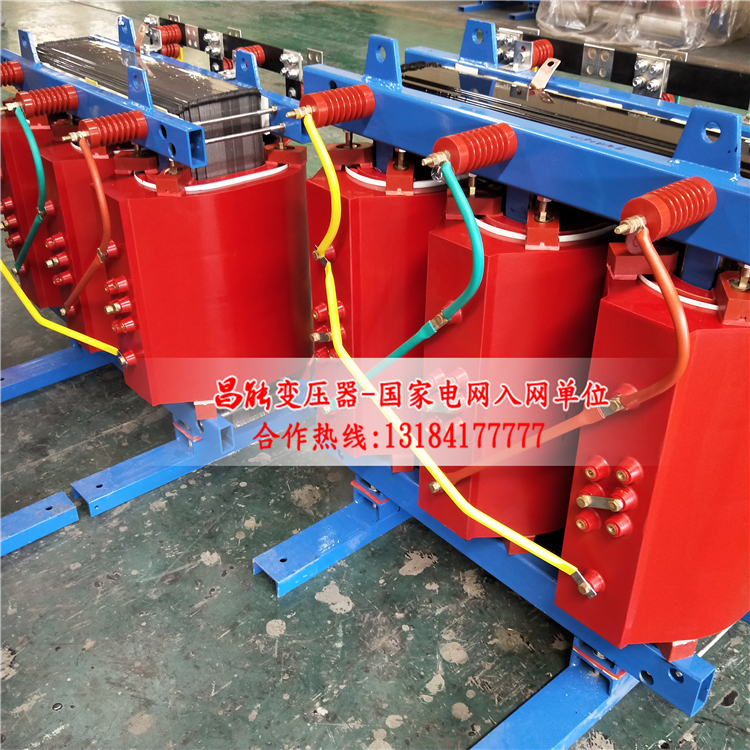

  產品結構:

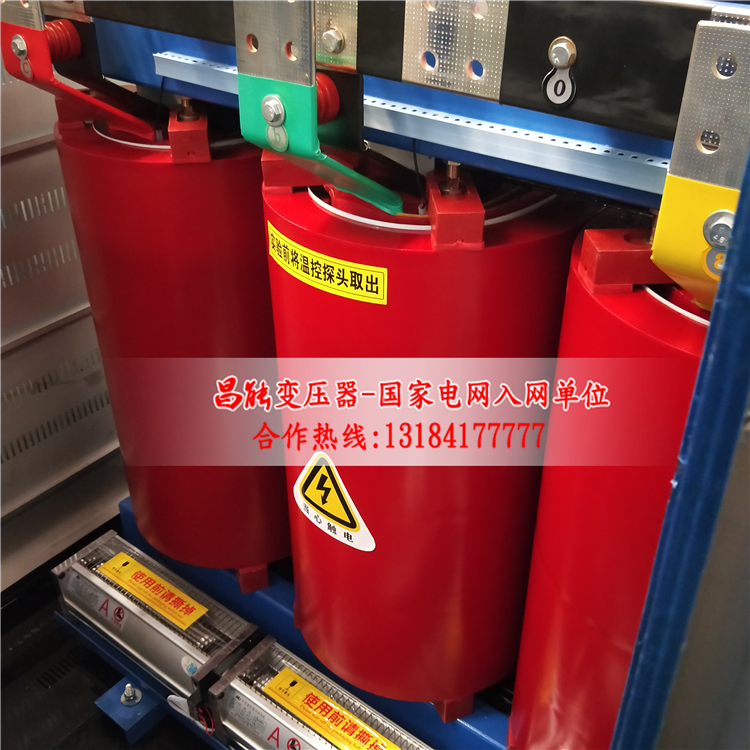

  高壓繞組

  高壓繞組用帶填料環氧樹脂真空澆注,局放量小,線圈電氣強度高,繞內外壁用玻璃纖維網絡格板增強,增加了線圈的機械強度,提高了產品抗突短路的能力,線圈不開裂。

  低壓繞組

  低壓繞組采用箔式結構,解決了用線繞時軸向螺旋角問題,使安匝更s同時線圈采用軸向冷卻風道,增強了敗熱能力,繞組層間采用了DMD環氧預漫布,整體固化成形。

  鐵芯

  鐵芯造用進口冷軋硅鋼片,三階金斜接結構、芯柱果用F級無模禮、鐵芯表面采用環氧樹醒包封,降低了空載損耗,空載電流和鐵芯城央件和緊固件經持殊表面處理,使產品外觀質量有了進一步提高,

  溫控系級和冷風系統

  采用橫流頂吹式冷卻風機,該冷卻風機具有噪聲小,風壓高,外形美觀等特點,增強了變壓器的過載能來。溫度控制采用智能溫控儀,提高了變壓器運行可靠性。

    產品參數:


變壓器型號

額定
容量(KVA)

聯結

標號

電壓組合(kV)

損耗(W)

空載
電流
(%)

短路
阻抗
(%)


分接
范圍




SCB10-30/10

30

Dyn11

Yyn0

10
6.3


6

±5%,±2×
2.5%

+3×2.5%
-1×2.5%

0.4

190

710

2.4

4.0

SCB10-50/10

50

270

1000

2.4

SCB10-80/10

80

370

1380

1.8

SCB10-100/10

100

400

1570

1.8

SCB10-125/10

125

470

1850

1.6

SCB10-160/10

160

550

2130

1.6

SCB10-200/10

200

630

2530

1.4

SCB10-250/10

250

720

2760

1.4

SCB10-315/10

315

880

3470

1.2

SCB10-400/10

400

980

3990

1.2

SCB10-500/10

500

1160

4880

1.2

SCB10-630/10

630

1350

5880

1.0

SCB10-630/10

630

1300

5960

1.0

6.0

SCB10-800/10

800

1520

6960

1.0

SCB10-1000/10

1000

1770

8130

1.0

SCB10-1250/10

1250

2090

9690

1.0

SCB10-1600/10

1600

2450

11730

1.0

SCB10-2000/10

2000

3050

14450

0.8

SCB10-2500/10

2500

3600

17170

0.8
