變壓器廠家變壓器散熱器以及絕緣套筒

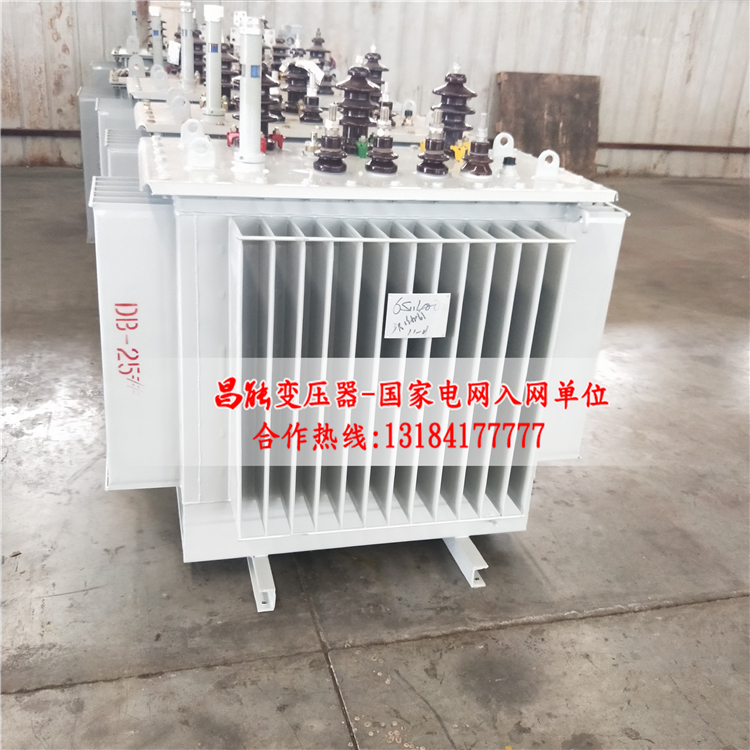

散熱器的形式有波紋、扇形、圓形、管子等。散熱面積越大，散熱效果越好。變壓器的供油溫度有溫度差的情況下，通過散熱器形成油的對流，通過散熱器冷卻后，可以回到罐中，降低變壓器的溫度。為了提高變壓器的冷卻效果，可以采用風冷、強制風冷、強制油冷卻。
變壓器的繞組通過汽油罐從箱中拉出時，必須通過絕緣罩臂將帶電導線絕緣。絕緣套管主要由中心傳導棒和陶瓷套構成。導電棒的一端與油箱內的繞組連接，外端與外部電路連接。
絕緣套管的結構主要取決于電壓等級。低壓采用了普通簡單的固體陶瓷管。電壓高時，為了強化絕緣能力，在瓷器蓋和導電棒之間殘留有填充油的層。這個袖臂叫充油套管。電壓在110KV以上時，采用容量式的油充管道，簡稱電容式套管。陶瓷罩內腔除了填充油之外，還覆蓋有電容絕緣體作為中心導電棒(空心銅管)和法蘭之間的主絕緣。
絕緣套管的結構主要取決于電壓等級。低壓采用了普通簡單的固體陶瓷管。電壓高時，為了強化絕緣能力，在瓷器蓋和導電棒之間殘留有填充油的層。這個袖臂叫充油套管。電壓在110KV以上時，采用容量式的油充管道，簡稱電容式套管。陶瓷罩內腔除了填充油之外，還覆蓋有電容絕緣體作為中心導電棒(空心銅管)和法蘭之間的主絕緣。
