干式變壓器局放試驗方案

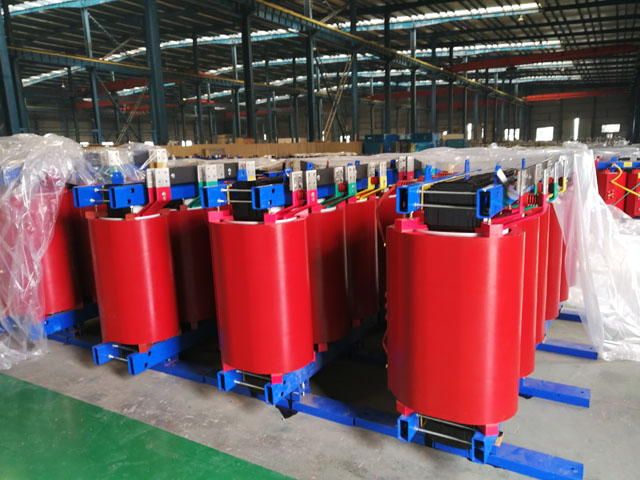

干式變壓器的很多的性能和很多的特征也是需要了解的,這樣對干式變壓器的使用和性能的發揮都是有很多的好處的。一般而言,干式變壓器的試驗也是要做的,對于干式變壓器的試驗制定也是需要局部放電的試驗的,那么這個試驗是要怎么做呢?以下是常見的干式變壓器試驗的局部放電的步驟供大家進行參考:
背景技術:
按照干式變壓器標準要求,干式變壓器局部放電試驗需要三相加電,三相同時測量,背景技術中,干式變壓器局部放電試驗普遍采用的耦合電容,三個都是獨立的,試驗極其不方便,三個耦合電容的距離隨意性很大,給試驗結果帶來偶然的誤差。
實用新型內容本實用新型的目的是提供一種干式變壓器局部放電試驗裝置,提高工作效率,提高安全性、可靠性、保證安全距離,解決背景技術存在的上述問題。本實用新型的技術方案為干式變壓器局部放電試驗裝置,包含耦合電容、伸縮平臺、升降車,耦合電容設置在伸縮平臺上,伸縮平臺固定在升降車上。升降車設有液壓機構,自由升降,升降車下面安裝有帶自鎖的萬向輪,可以轉向, 也可以固定,根據實際情況自由配合。為了提高工作效率,提高安全性、可靠性、保證安全距離,將三個單個耦合電容改為一個三相耦合電容。這樣有效地滿足了標準的需要,將三相局部放電試驗進行三次試驗, 合為一次試驗,節約近1/3的時間。將三個耦合電容位置固定,安全距離得到可靠的保障。 不用根據每次試驗重新擺放耦合電容,節省大量試驗時間。三個耦合電容兩邊電容可以伸縮,可以滿足不同電壓等級的需要,試驗裝置的高度可以升降,以滿足不同容量變壓器的高度,給接線帶來了方便。耦合電容是干式變壓器局部放電采集放電信號的必要原件,耦合電容根據電容量選擇配置合理的匹配阻抗,將采集的信號傳輸到局部放電分析儀。本實用新型的積極效果是本實用新型可以提高工作效率,同時考慮了安全試驗距離,對于高電壓的產品試驗只需將兩邊的耦合電容拉開,就能保證安全距離,從而保證了試驗的準確度,提高了變壓器試驗效率。
圖1是本實用新型實施例示意圖;圖中耦合電容1、伸縮平臺2、升降車3、液壓機構4、萬向輪5。
具體實施方式
以下結合附圖,通過實施例對本實用新型做進一步說明。干式變壓器局部放電試驗裝置,包含耦合電容1、伸縮平臺2、升降車3,耦合電容設置在伸縮平臺上,伸縮平臺固定在升降車上。升降車設有液壓機構4,自由升降,升降車下面安裝有帶自鎖的萬向輪5,可以轉向,也可以固定,根據實際情況自由配合。
權利要求1.一種干式變壓器局部放電試驗裝置,其特征在于包含耦合電容(1)、伸縮平臺(2)、 升降車(3),耦合電容設置在伸縮平臺上,伸縮平臺固定在升降車上。
2.根據權利要求1所述之干式變壓器局部放電試驗裝置,其特征在于升降車設有液壓機構(4),升降車下面安裝有帶自鎖的萬向輪(5)。
專利摘要本實用新型涉及一種干式變壓器局部放電試驗裝置,屬于變壓器試驗技術領域。技術方案是包含耦合電容(1)、伸縮平臺(2)、升降車(3),耦合電容設置在伸縮平臺上,伸縮平臺固定在升降車上。升降車設有液壓機構(4),升降車下面安裝有帶自鎖的萬向(5)。本實用新型的積極效果是本實用新型可以提高工作效率,同時考慮了安全試驗距離,對于高電壓的產品試驗只需將兩邊的耦合電容拉開,就能保證安全距離,從而保證了試驗的準確度,提高了變壓器試驗效率。
以上是常見的干式變壓器局部放電的試驗的主要的步驟和主要的試驗的程序供大家進行參考,對于干式變壓器試驗您還有什么其他的疑問的話請登錄我們的網站進行了解吧!
