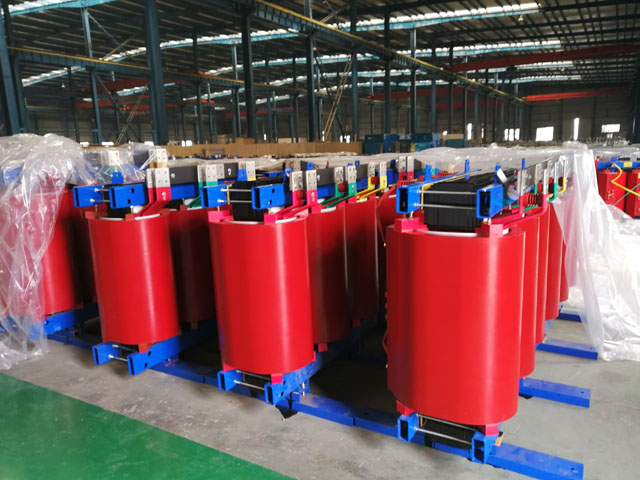

SCB10-500KVA干式變壓器
SCB10-500KVA干式變壓器適合一些需直接從27.5KV電網電壓轉變為400V的特殊場合,相對6-10KV配電變壓器,SCB10-500KVA干式變壓器對產品的制造要求更高。因此,在制造時,采用特有的變壓器局放控制技術內應力控制工藝,將變壓器的內部絕緣控制在理想的狀態,從而確保了變壓器的關鍵性能。 適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊的環境場所。 2、執行標準: 2.1 GB1094.11-2007干式電力變壓器 2.2 GB4028-2008外殼防護等級(IP代碼) 2.3 IEC76電力變壓器 2.4 IEC726干式電力變壓器 2.5 GB/T10228-2008干式電力變壓器技術參數和要求 2.6 GB/T17211-1998干式電力變壓器負載導則 2.7 GB10237-1998電力變壓器絕緣水平和絕緣試驗 2.8 JB/T10008-2004 6-500KV級變壓器聲級 2.9JB/T56009-1998干式電力變壓器產品質量分等 。
功能特點:
SCB10-500KVA干式變壓器是我公司在消化吸收引進技術的基礎上研制開發35kV級絕緣干式變壓器,產品的設計與制造均滿足IEC60076、GB6450、GB/T10228等標準的要求,產品廣泛應用于電場廠、電站、工礦企業、用戶配電站等電力和配電系統中。
低損耗:產品空載損耗比SCB10型產品降低30%以上,負載損耗比SCB11型產品降低10%以上,節能效果優異,運行經濟,免維護。
低噪聲:產品噪聲水平比現行專業標準JB/T10088-2016《6-220KV級變壓器聲級》低10-15分貝以上。
低局放:樹脂混合料采用國外先進的攪拌方法和真空薄膜脫氣兩種技術,使混合料攪拌均勻,徹底排除了混合料內的氣泡。產品僅有極低的局部放電量,可控制在5PC以下。高、低壓線圈均在真空和壓力下澆注,使樹脂絕緣既具有全包封性,又具有層匝間浸清性。澆注體具有致密的固化結構,阻燃、防爆、不污染環境。
纏繞線圈的玻璃纖維等絕緣材料具有自熄特性,不會因短路產生電弧,高熱下樹脂不會產生有毒有害氣體。
高機械強度:帶填料的樹脂使澆注體內的膨脹系數差異小,固化收縮率小,內應力小,固化物的硬度高,在高、低壓線圈的內外表面環氧樹脂包封層內,放置有預制成型的加強材料,具有尤如鋼筋混凝土一樣的致密結構,因而機械強度還大于純環氧樹脂,能承受突發短路電動力作用而無損傷。
SCB10-500KVA干式變壓器是戶內裝置,用于交流50/60赫茲,工作電壓500V以下,絕緣耐熱等級B級、F級或H級,空氣自冷或風冷式,大于630KVA則采用強迫風冷式。SCB10-500KVA干式變壓器與油浸式變壓器相比具有安全、經濟、可靠、方便等優點。
SCB10-500KVA干式變壓器適用于工礦企業、發電廠、機場、高層建筑、地鐵等安全防火要求較高的場所。輸入電壓三相550V/460V/440V/415V/380V,作變換電壓,我公司產品采用優質冷軋硅鋼片疊積而成,具有體積小,溫升低,損耗小,效率高等特點.供進口設備,照明電氣設施,動力電源、整流電源之用。
