油浸式變壓器油位指示
油浸式變壓器是用的是變壓器油進行工作的,對于油浸式變壓器而言變壓器油是重要的一種動力和燃料,起著能夠進行穩定和提高油浸式變壓器的功能和作用的一種重要地燃料,常見地油浸式變壓器是通過通過油位計來進行測量變壓器油的,這樣的話才會使得油浸式變壓器的功能發揮的更好,更加有效率。常見地油浸式變壓器需要注意的問題就是觀察它的油枕,測量變壓器油的高度,最終實現油浸式變壓器的綜合地進行應用。對于常見的油浸式變壓器怎樣看油位呢?
根據不同情況,目前630kVA及以下的容量的10kV油浸變壓器幾乎很少有儲油柜了,這個就不用觀察油位了;35kV及以上電壓等級或者容量較大的10kV油浸變壓器都安裝儲油柜,儲油柜的油位指示大概有這么幾種形式,連通管、指針式油位計、波紋管。連通管就是采用連通器原理,在玻璃管中有一個紅色的小球指示油位,很直觀;指針式油位計有的直接標出指針所指位置標明儲油柜中油量的多少,或通過不同的溫度對應曲線(一般是三條,對應不同最低環溫的地區),根據指針位置換算出儲油柜中油量的多少;波紋管式的就用波紋管的頂端指示對應不同油溫儲油柜正常的油位(一般儲油柜的油量約為本體油重的10%)。
油浸式變壓器油位看儲油柜,俗稱油枕。

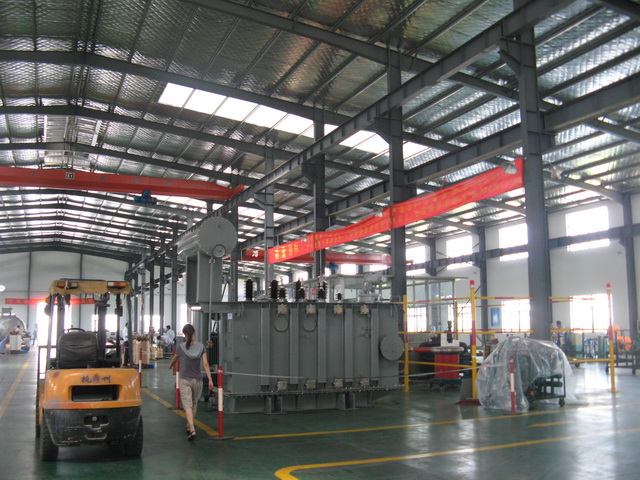

儲油柜,俗稱油枕,為一圓筒行容器,橫放于油箱上方,用管道與變壓器的油箱連接。當變壓器油熱脹時,油由油箱流向儲油柜;當變壓器油冷縮時,油由儲油柜流向油箱。
35kV及以上電壓等級或者容量較大的10kV油浸變壓器都安裝儲油柜,儲油柜的油位指示有連通管、指針式油位計、波紋管三種方式。國家規范GB/T6451-1995《三相油浸式油浸式變壓器技術參數和要求》中的第4.4條“油保護裝置”中有明確規定: 裝有儲油柜的變壓器,其儲油柜結構應便于清理內部。儲油柜的容積應保證在周圍氣溫40℃滿載狀態下油不溢出,在-30℃未投入運行時,觀察油位計應有油可見。
1.連通管就是采用連通器原理,在玻璃管中有一個紅色的小球指示油位,很直觀。
2.指針式油位計有的直接標出指針所指位置標明儲油柜中油量的多少,或通過不同的溫度對應曲線(一般是三條,對應不同最低環溫的地區:如變壓器油位計上-30°,+20°和+40°分別是指變壓器在環境溫度為-30°,+20°和+40°時的正常油位線。),根據指針位置換算出儲油柜中油量的多少。
3.波紋管式的就用波紋管的頂端指示對應不同油溫儲油柜正常的油位。
以上是常見的油浸式變壓器主要的相關的油位的指示給大家介紹的,對于常見的油浸式變壓器您還可以進行咨詢很多的關于油浸式變壓器主要的油位的相關的介紹供大家進行參考,如果大家還有什么其他的問題歡迎和我們的廠家聯系一起進行探討!
