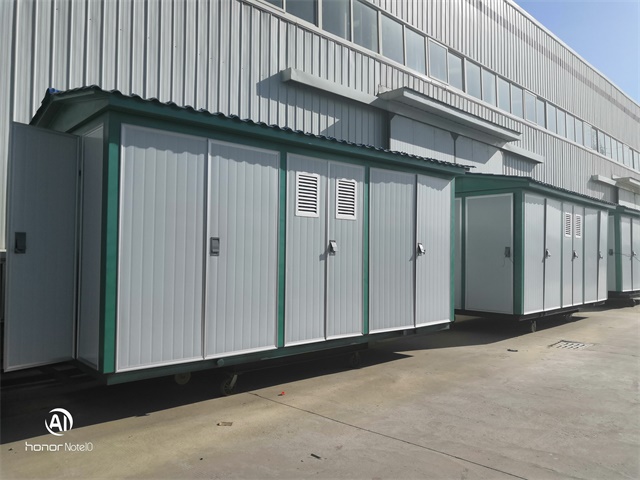

箱式變壓器就是一種小型的變電站，它的功能是比較多的，而且箱式變壓器的組成的結構是比較復雜的，要清楚箱式變壓器的相關的結構，并且實現箱式變壓器的各個功能，這樣的話箱式變壓器才能夠發揮出來巨大的優勢。箱式變壓器一般是分為兩側，一側是高壓，一側是低壓，今天我們主要講解的是箱式變壓器高壓側的組成供大家進行參考：

　　箱式變壓器(箱式變電站)的組成：

　　1、高壓進線柜

　　2、高壓出線柜

　　3、高壓計量柜

　　4、低壓進線柜

　　5、低壓出線柜

　　6、低壓計量柜

　　7、電容補償柜

　　箱式變壓器(箱式變電站)高壓進線柜的組成：

　　1、真空斷路器 2、避雷器

　　3、微機保護裝置 4、電流互感器

　　5、穿墻套管 6、靜觸頭、觸頭盒

　　7、柜內照明燈 8、絕緣子

　　9、小母線端子 10、帶電顯示器

　　11、溫度控制器 12、加熱板

　　13、電磁鎖 14、多功能表

　　15、熱縮套管

　　16、二次線路元件水平母排 17、地排

　　18、分支排 19、輔助材料

　　20、柜體

　　箱式變壓器(箱式變電站)高壓計量柜的組成

　　1、隔離手車 2、穿墻套管

　　3、靜觸頭、觸頭盒 4、柜內照明

　　5、絕緣子 6、帶點顯示器

　　7、溫度濕度控制器 8、加熱板

　　9、電磁鎖 10、小母線端子

　　11、多功能表

　　箱式變壓器(箱式變電站)高壓出線柜組成

　　1、熱縮套管 2、二次線路元件水平母排

　　3、地排 4、分支排

　　5、輔助材料 6、柜體

　　以上是常見的箱式變壓器高壓側的主要的結構和主要的結構的功能，對于箱式變壓器您還想了解其他方面的信息的話請咨詢和聯系技術人員進行交流吧!
